Le démontage
Lors du démontage, il est important de bien repérer l’ordre des pièces et leur sens d’installation.

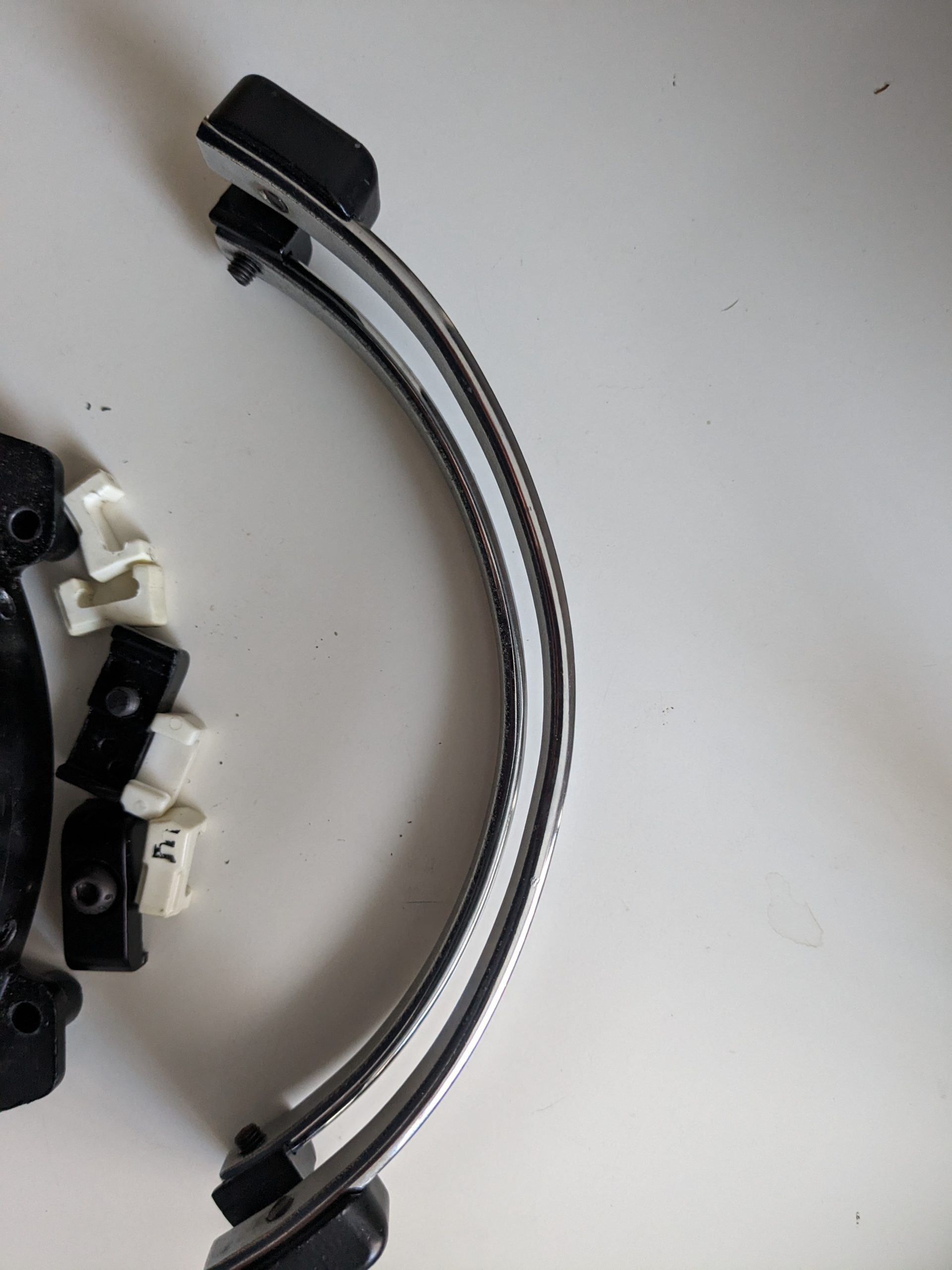

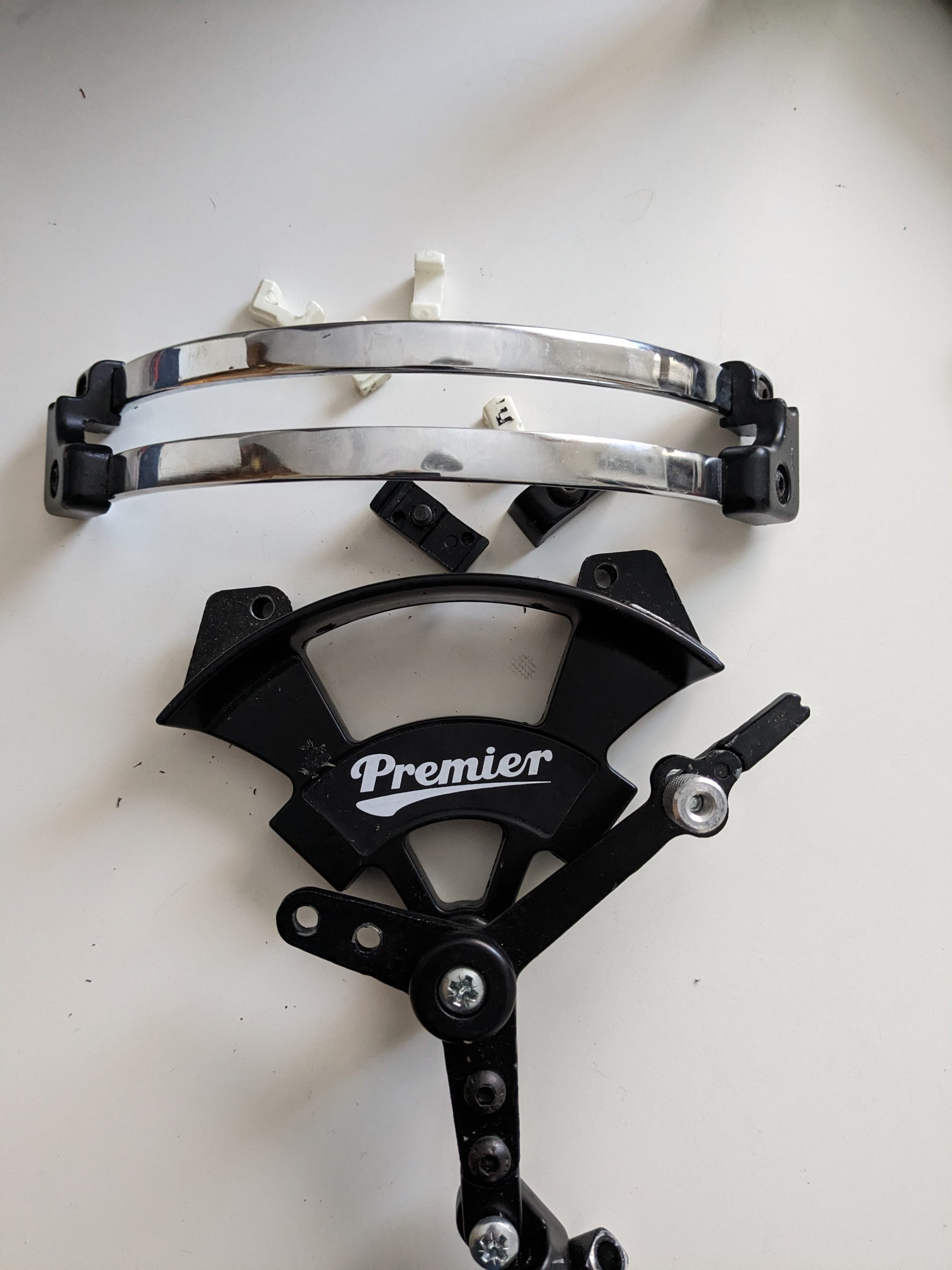

Photo 1 et 2: Retrait des barres de lettres. Sur la photo 2 nous remarquerons que l’arc de cercle n’est pas très régulier, ce qui confirme bien le diagnostique du début.
Malheureusement c’est chose courante sur ces cadrans!

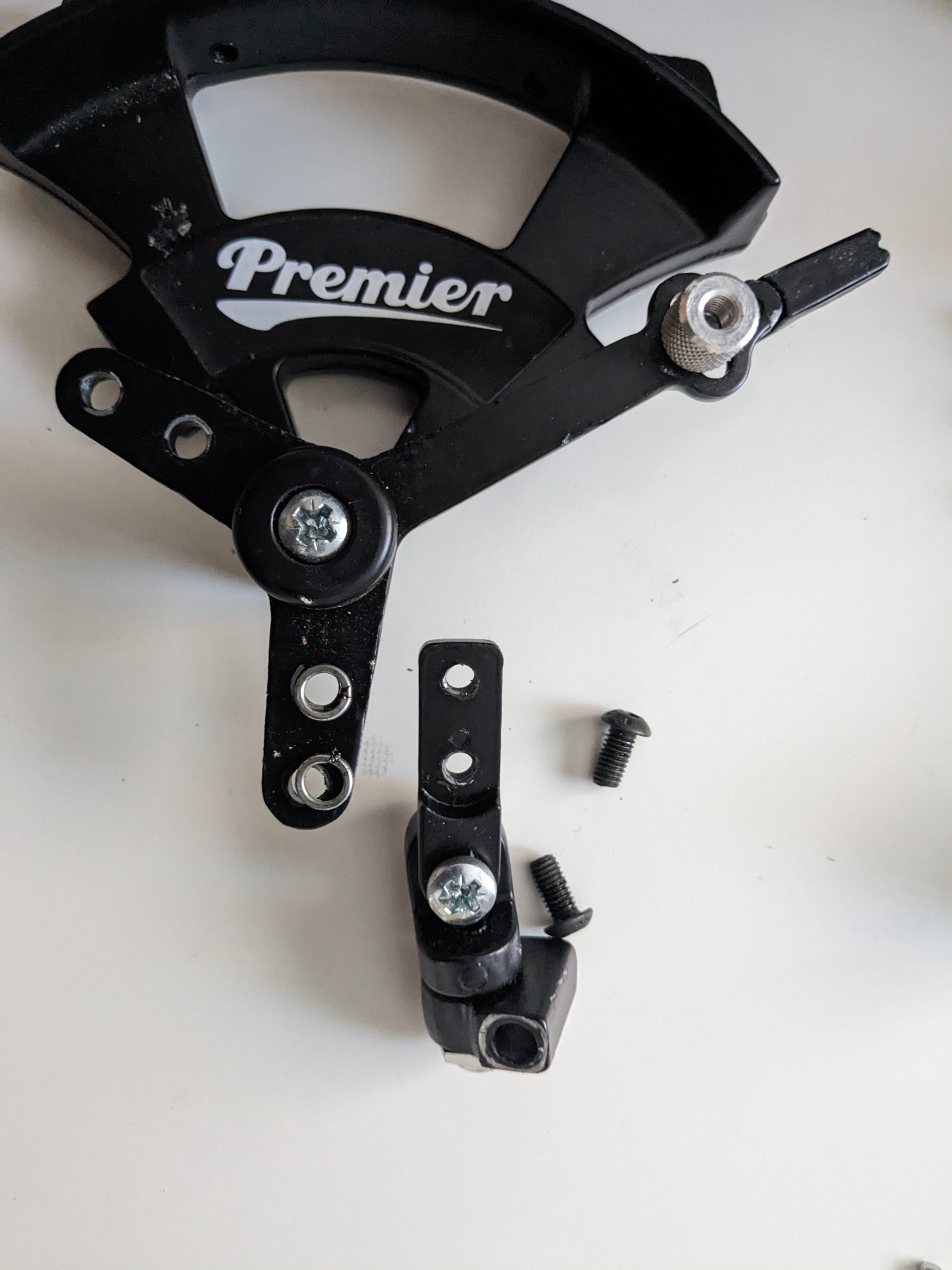

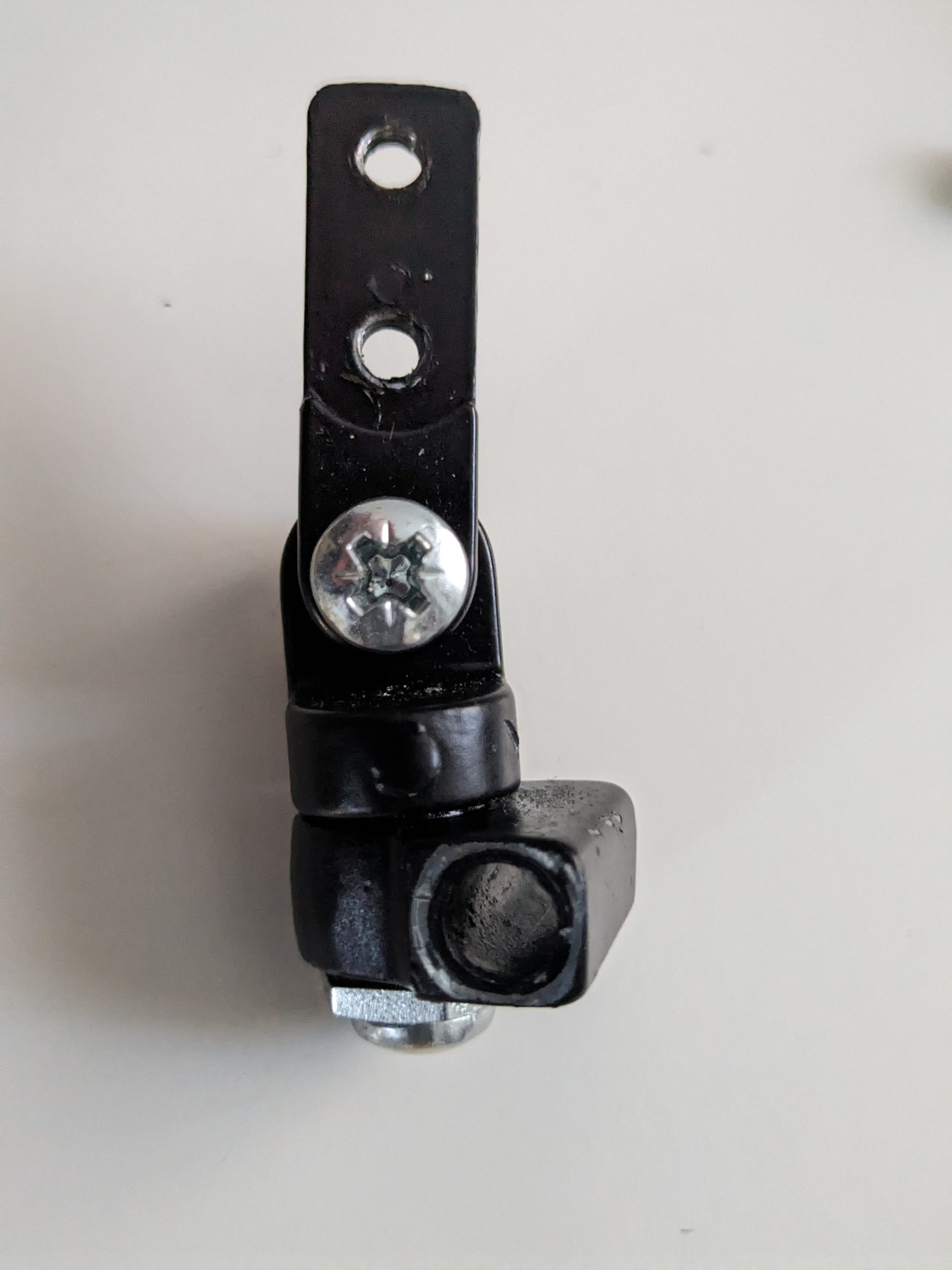

Photo 3 et 4: Retrait de l’articulation de la tige menant à la pédale.

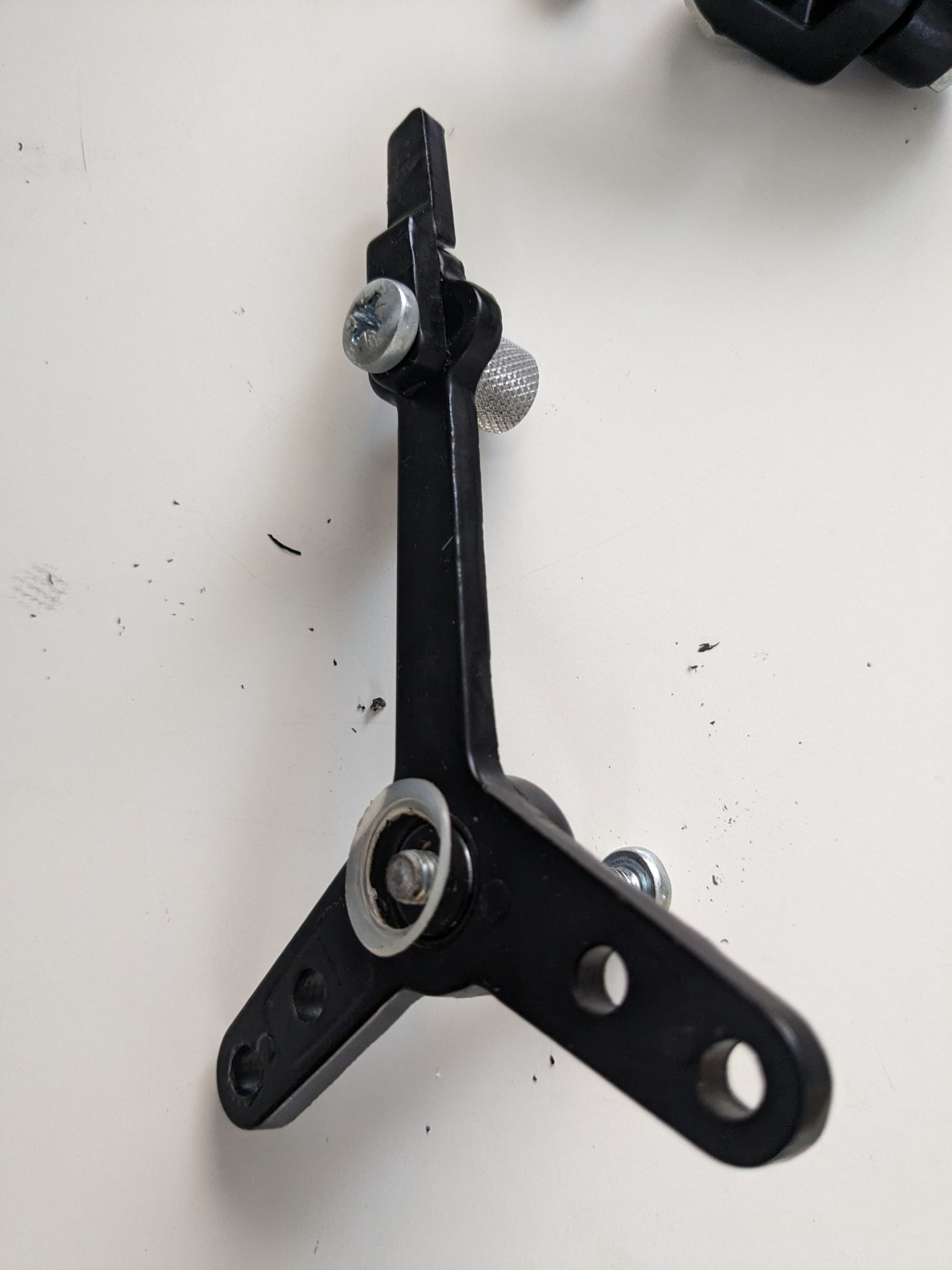

Photo 5: Démontage de la flèche indicatrice de note. Elle est bien tordue comme observé lors du diagnostique.

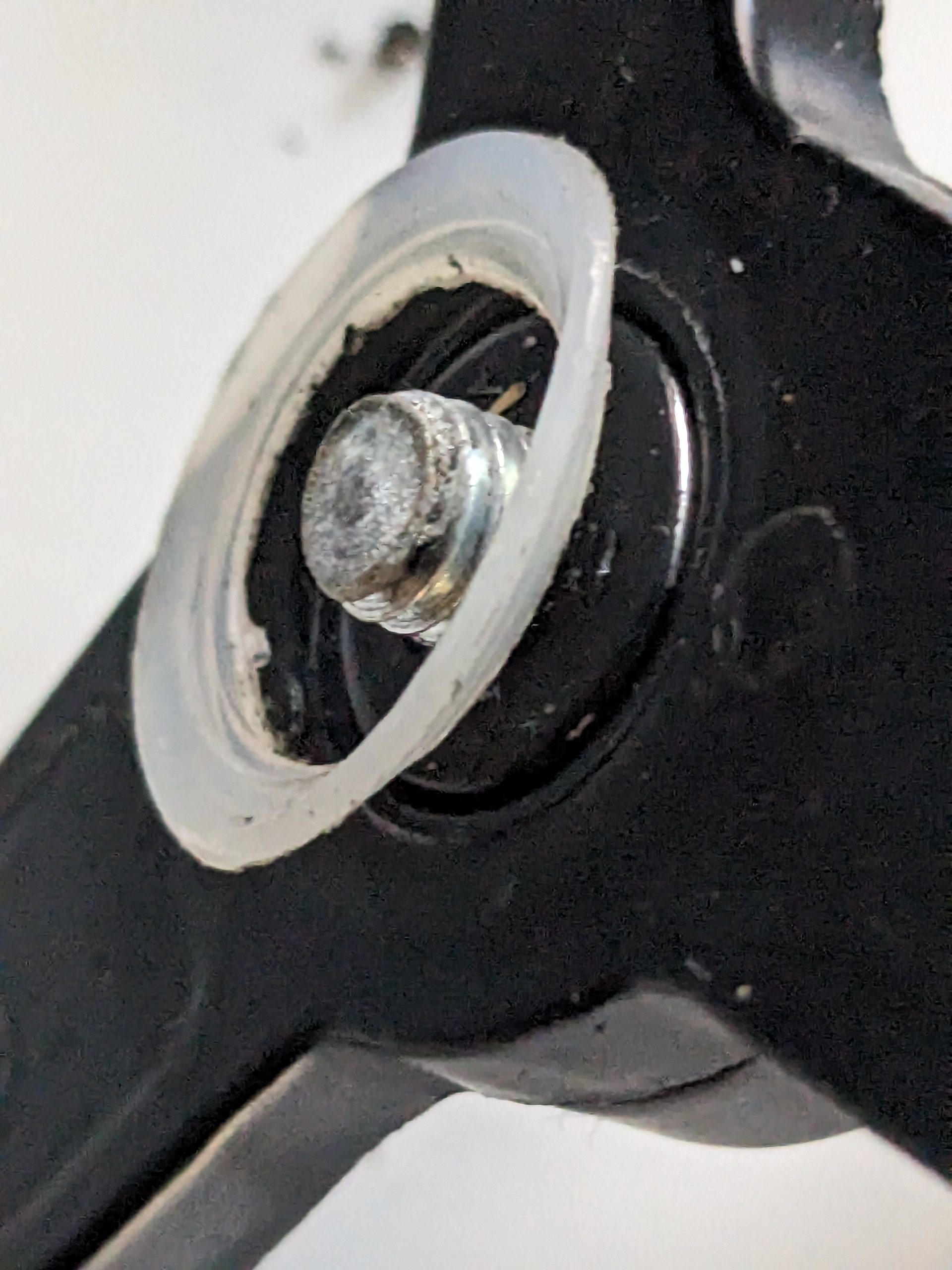

Photo 6: Etat de la rondelle.

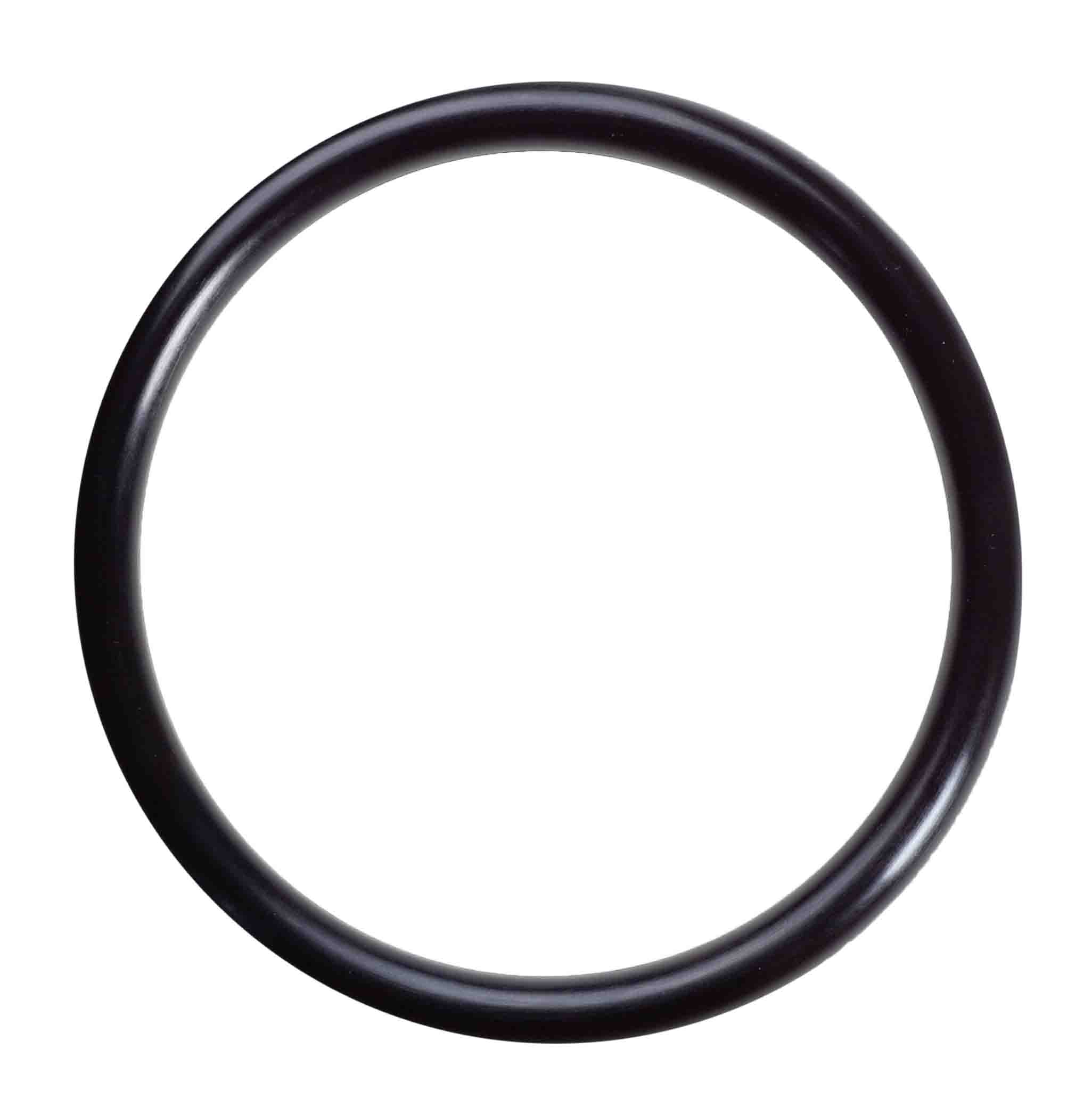

Sur cette flèche les joints toriques n’apparaissent pas. Sur les cadrans plus récents les modifications ont été apportées. Un autre article sera fait à ce sujet.
